Vòng bi tiết diện mỏng cải thiện hiệu suất và hiệu quả như thế nào

Vòng bi tiết diện mỏnglà một thành phần thiết yếu trong kỹ thuật và sản xuất hiện đại, cho phép thiết kế nhỏ gọn, nhẹ và hiệu quả cao. Cấu trúc và đặc tính hiệu suất độc đáo của chúng khiến chúng trở nên lý tưởng cho các ứng dụng có hạn chế về không gian và trọng lượng, chẳng hạn như robot, hàng không vũ trụ, thiết bị y tế, chất bán dẫn và dụng cụ chính xác.

Vòng bi phần mỏng là gì và tại sao chúng quan trọng

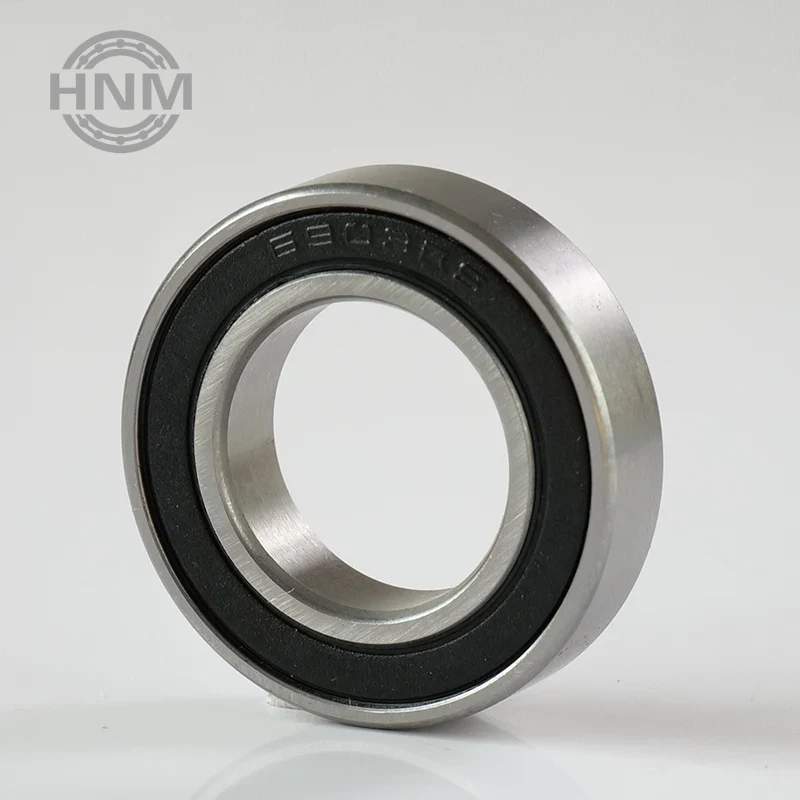

Vòng bi tiết diện mỏng là vòng bi lăn chuyên dụng được thiết kế có tiết diện nhỏ so với đường kính của chúng. Không giống như vòng bi tiêu chuẩn, có kích thước tăng khi đường kính lỗ khoan tăng, vòng bi tiết diện mỏng duy trì tiết diện không đổi ngay cả khi kích thước lỗ khoan thay đổi. Thiết kế độc đáo này cung cấp một số lợi thế:

• Tối ưu hóa không gian: Cấu trúc mỏng của chúng cho phép tích hợp vào các cụm lắp ráp nhỏ gọn mà không ảnh hưởng đến độ bền.

• Giảm trọng lượng: Thiết kế nhẹ giúp giảm trọng lượng tổng thể của thiết bị, điều này đặc biệt quan trọng trong ngành hàng không vũ trụ và robot.

• Độ chính xác cao: Được sản xuất với dung sai chặt chẽ, vòng bi tiết diện mỏng mang lại chuyển động trơn tru, đáng tin cậy cần thiết cho máy móc hiệu suất cao.

• Tính linh hoạt trong thiết kế: Các kỹ sư có thể chọn vòng bi dựa trên yêu cầu về không gian và tải trọng chính xác mà không cần thiết kế lại các bộ phận xung quanh.

Vòng bi tiết diện mỏng thường được sử dụng trong các ngành mà hiệu suất, độ chính xác và khả năng thu nhỏ là tối quan trọng, bao gồm:

• Hệ thống phòng thủ và hàng không vũ trụ

• Robotics và tự động hóa

• Thiết bị bán dẫn

• Dụng cụ quang học và y tế

• Hệ thống vệ tinh và thông tin liên lạc

Ví dụ, trong cánh tay robot phẫu thuật, việc sử dụng vòng bi có tiết diện mỏng cho phép điều khiển chuyển động mượt mà hơn trong khi vẫn giữ cho cánh tay nhẹ và nhỏ gọn, giúp cải thiện hiệu quả vận hành và sự an toàn cho bệnh nhân.

Vòng bi tiết diện mỏng cải thiện hiệu suất hệ thống như thế nào

Hiểu cách vòng bi tiết diện mỏng nâng cao hiệu suất cơ học là điều quan trọng đối với các kỹ sư và nhà thiết kế. Lợi ích của chúng bắt nguồn từ hiệu quả kết cấu, tối ưu hóa khả năng chịu tải và giảm tổn thất ma sát.

Giảm trọng lượng và yêu cầu về không gian

Vòng bi truyền thống yêu cầu vỏ lớn hơn và các bộ phận xung quanh, tăng thêm trọng lượng và khối lượng không cần thiết. Ngược lại, vòng bi tiết diện mỏng có tiết diện nhỏ gọn và loại bỏ nhu cầu về vỏ quá khổ, cho phép thiết kế nhỏ hơn, nhẹ hơn mà không ảnh hưởng đến độ bền hoặc độ ổn định.

Độ cứng và độ chính xác cao

Vòng bi tiết diện mỏng duy trì độ đồng tâm và độ cứng tuyệt vời mặc dù kích thước nhỏ. Chúng hỗ trợ độ chính xác khi quay chính xác, điều này rất quan trọng trong các ứng dụng như xử lý tấm bán dẫn, trong đó ngay cả sự sai lệch ở cấp độ micromet cũng có thể gây ra lỗi.

Ma sát quay thấp hơn

Với ít bộ phận lăn hơn và hình học được tối ưu hóa, vòng bi tiết diện mỏng hoạt động với lực cản ma sát tối thiểu, giảm mài mòn và kéo dài tuổi thọ sử dụng. Điều này đặc biệt có giá trị đối với các ứng dụng cần hoạt động liên tục, chẳng hạn như dây chuyền lắp ráp robot.

Xử lý tải vượt trội

Mặc dù có cấu hình mỏng nhưng những vòng bi này được thiết kế để xử lý tải trọng hướng tâm, hướng trục và mômen một cách hiệu quả. Các kỹ sư có thể chọn trong số các cấu hình mương khác nhau dựa trên yêu cầu tải của họ:

Tăng hiệu quả năng lượng

Ma sát thấp hơn, quán tính giảm và khả năng xử lý tải được tối ưu hóa góp phần tiết kiệm năng lượng đáng kể. Trong các ngành công nghiệp như hàng không vũ trụ, nơi hiệu quả sử dụng nhiên liệu là rất quan trọng, việc thay thế vòng bi thông thường bằng vòng bi tiết diện mỏng có thể giảm mức tiêu thụ năng lượng và nâng cao hiệu suất vận hành.

Thông số kỹ thuật chính và thông số sản phẩm

Khi chọn vòng bi tiết diện mỏng, điều cần thiết là phải hiểu các thông số kỹ thuật chính để đảm bảo phù hợp nhất cho ứng dụng của bạn. Dưới đây là các thông số cốt lõi để đánh giá:

Việc kết hợp đúng các thông số này sẽ đảm bảo rằng ổ trục mang lại hiệu suất tối ưu, kéo dài tuổi thọ và giảm chi phí bảo trì.

Chọn vòng bi tiết diện mỏng phù hợp cho ứng dụng của bạn

Việc chọn ổ trục tiết diện mỏng phù hợp bao gồm việc cân bằng nhiều yếu tố, bao gồm yêu cầu về tải trọng, hạn chế về không gian, điều kiện môi trường và mức độ chính xác. Dưới đây là một số bước thực tế để hướng dẫn quyết định của bạn:

Xác định yêu cầu tải

Xác định xem ứng dụng có liên quan đến tải trọng hướng tâm, hướng trục hay kết hợp hay không. Ví dụ, vòng bi tiếp xúc bốn điểm là lý tưởng khi xử lý lực dọc trục cao theo cả hai hướng, trong khi vòng bi tiếp xúc góc hoạt động tốt hơn dưới tải trọng kết hợp.

Đánh giá điều kiện hoạt động

Các yếu tố môi trường như nhiệt độ, độ ẩm và tiếp xúc với các yếu tố ăn mòn ảnh hưởng đến việc lựa chọn vật liệu. Vòng bi bằng thép không gỉ hoặc gốm được khuyên dùng cho môi trường y tế, hàng hải hoặc chất bán dẫn nơi khả năng chống ăn mòn là rất quan trọng.

Kết hợp độ chính xác với ứng dụng

Các ứng dụng như hệ thống liên lạc vệ tinh hoặc thiết bị quét laser yêu cầu cấp độ chính xác ABEC cao để đảm bảo độ chính xác hoàn hảo, trong khi cấp độ chính xác thấp hơn có thể đủ cho máy móc công nghiệp nói chung.

Tối ưu hóa về trọng lượng và kích thước

Nếu giảm trọng lượng và tối ưu hóa không gian là ưu tiên hàng đầu, hãy chọn vòng bi có tiết diện nhỏ nhất có thể trong khi vẫn đáp ứng yêu cầu về tải trọng. Điều này đặc biệt có liên quan trong kỹ thuật hàng không vũ trụ và robot.

Xem xét chi phí bảo trì và vòng đời

Vòng bi được thiết kế để bôi trơn tối thiểu hoặc các bộ phận bịt kín giúp giảm nhu cầu bảo trì và thời gian ngừng hoạt động, giảm tổng chi phí sở hữu.

Vòng bi tiết diện mỏng – Những câu hỏi thường gặp

Câu hỏi thường gặp 1: Điều gì làm cho vòng bi tiết diện mỏng khác với vòng bi tiêu chuẩn?

Vòng bi tiết diện mỏng duy trì kích thước mặt cắt ngang không đổi bất kể đường kính lỗ khoan, cho phép thiết kế nhẹ hơn, nhỏ gọn hơn mà không làm giảm độ bền. Ngược lại, vòng bi tiêu chuẩn tăng kích thước tổng thể khi lỗ khoan phát triển, khiến chúng ít phù hợp hơn cho các ứng dụng có không gian hạn chế.

Câu hỏi thường gặp 2: Làm cách nào để chọn loại dầu bôi trơn phù hợp cho vòng bi có tiết diện mỏng?

Bôi trơn phụ thuộc vào tốc độ, nhiệt độ và điều kiện môi trường:

• Bôi trơn bằng mỡ mang lại sự ổn định lâu dài và giảm thiểu việc bảo trì ở tốc độ vừa phải.

• Dầu bôi trơn lý tưởng cho môi trường tốc độ cao hoặc nhiệt độ cao, nơi cần tản nhiệt nhanh.
  Các giải pháp bôi trơn tùy chỉnh cũng có thể nâng cao hiệu suất trong các ứng dụng chuyên dụng như môi trường chân không hoặc phòng sạch.

Tại sao chọn vòng bi phần mỏng Hằng Tế

Vòng bi tiết diện mỏng đang thay đổi cách các kỹ sư thiết kế máy móc hiệu suất cao, tiết kiệm không gian. Cấu trúc nhỏ gọn, độ ma sát thấp và khả năng chịu tải vượt trội khiến chúng không thể thiếu trong các ngành công nghiệp khác nhau, từ hàng không vũ trụ đến robot và thiết bị đo chính xác.

TạiHằng Tế, chúng tôi chuyên sản xuất vòng bi tiết diện mỏng có độ chính xác cao được thiết kế để đáp ứng các yêu cầu về hiệu suất khắt khe. Sản phẩm của chúng tôi được chế tạo từ vật liệu cao cấp, đã được kiểm tra độ bền và được thiết kế để tích hợp liền mạch vào hệ thống của bạn.

Cho dù bạn đang phát triển cánh tay robot, hệ thống vệ tinh hay thiết bị y tế tiên tiến, Hengji đều cung cấp các giải pháp vòng bi tùy chỉnh phù hợp với nhu cầu của bạn. Để tìm hiểu thêm về sản phẩm của chúng tôi hoặc yêu cầu báo giá,liên hệ với chúng tôingay hôm nay và để các chuyên gia của chúng tôi giúp bạn đạt được hiệu suất tối ưu.
